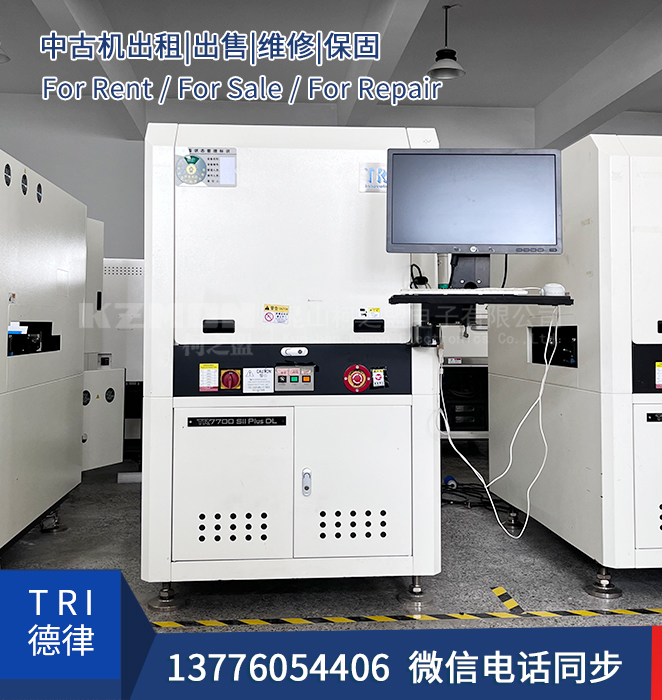

德律 TR7700 SII Plus DL 雙軌AOI 自動光學檢測機 現貨 出租出售
本公司銷售的德律設備均為二手設備，成色好，性能穩定。服務工程人員均在原廠有5年以上工作經驗，出貨前，我們會整體檢測，demo1-2個工作日再發貨。
出租設備，服務保養，升級保固，均為我司工程人員處理；
出售設備整機保固3個月，部分重要部件保固1年，若出保，我司配件備貨充足，可提供緊急維修。
買機/租機熱線：13382150663（手機/微信號）徐先生
特性：
? 具彈性的高速動態或走停式取像AOI
? 智能化簡易編程介面
? 智能自動輸送帶可快速切換不同產品
? 具備多件與異物檢測功能
? 6 μm或10 μm或15μm光學分辨率
規格參數
| 光學系統 |
|
| 成像方法 | 動態成像或選擇配置上的走走停停 |
| 頂部相機 | 4 或 9 或 12 Mpix 高速彩色相機（出廠設置） |
| 角度相機 | N/A |
| 成像分辨率 | 6 μm、10 μm、15 μm（出廠設置） |
| 照明 | 多相RGB+W LED |
| 3D 技術 | 不適用 |
| 最大3D 范圍 | 不適用 |
| 檢驗性能 |
|
| 成像速度 | 4 Mpix@ 10 μm 動態成像：60 cm2/sec |
| 4 Mpix@ 15 μm 動態成像：120 cm2/sec | |
| 9 Mpix@ 10 μm 動態成像：72 cm2/sec | |
| 12 Mpix@ 6 μm 動態成像：40 cm2/sec | |
| 4 Mpix@ 10 μm 走走停停：4.5 FOV/秒 | |
| 4 Mpix@ 15 μm 走走停停：4.5 FOV/秒 | |
| 運動表和控制 |
|

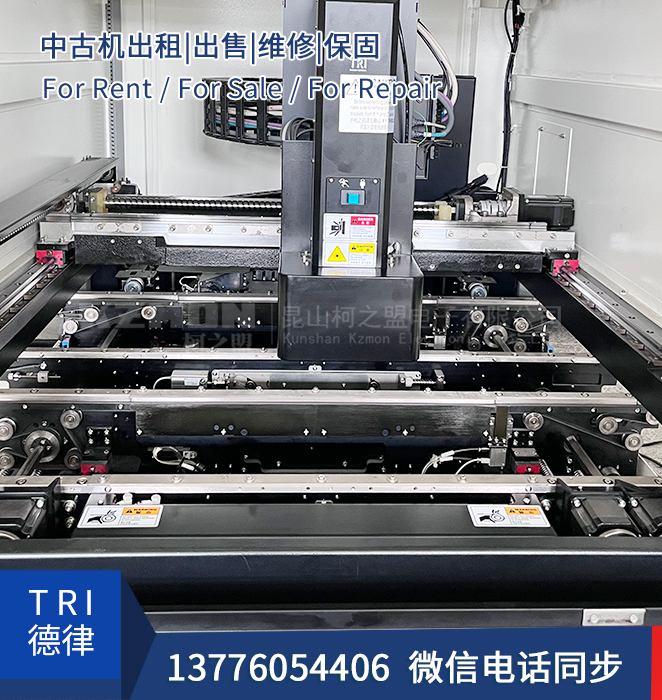

| X軸控制 | 滾珠絲桿+交流伺服控制器 |
| Y軸控制 | 滾珠絲桿+交流伺服控制器 |
| Z 軸控制 | N/A |
| X-Y 軸分辨率 | 1 μm |
| 可測尺寸 |
|
| 最大 PCB 尺寸 | TR7700 SII Plus@ 10 μm、15 μm：510 x 460 mm |
| TR7700 SII Plus@ 6 μm：400 x 400 mm | |
| TR7700 SII Plus DL@ 10 μm、15 μm：510 x 310 mm x 2 道、510 x 590 mm x 1 道 | |
| TR7700 SII Plus DL@ 6 μm：400 x 310 mm x 2 通道，400 x 400 mm x 1 通道 | |
| PCB 厚度 | 0.6-5 毫米 |
| 最大 PCB 重量 | 3 kg |
| 頂部間隙 | 10 μm、15 μm：25 mm [48 mm 可選◎※] |
| 6 微米：25 毫米 | |
|
|
|
| ◎吹氣模塊不適用于此選項 | |
| ※此選項僅適用于4 Mpix 相機 | |
| 底部間隙 | 10 μm、15 μm：40 mm [100 mm 可選] |
|
|
6 微米：40 毫米 |
| 邊緣間隙 | 3 mm [5 mm 可選] |
| 輸送機 | 內聯 |
| 高度：880 – 920 毫米 | |
|
|
|
| * SMEMA 兼容 | |
| 檢查功能 |
|
| 組件 | 缺失 |
| 立碑 | |
| 廣告牌 | |
| 極性 | |
| 回轉 | |
| 轉移 | |
| 錯誤標記 (OCV) | |
| 有缺陷的 | |
| 上下翻轉 | |
| 額外組件 | |
| 異物 | |
| 焊錫 | 過量焊錫 |
| 焊料不足 | |
| 橋接 | |
| 通孔引腳 | |
| 提升的鉛 | |
| 金手指 | |
| 劃痕/污染 | |
| 外觀 |
|
| WxDxH | TR7700 SII Plus：1000 x 1400 x 1650 毫米 |
| TR7700 SII Plus DL：1000 x 1500 x 1650 毫米 | |
|
|
|
| 注：不包括信號塔，信號塔高度520mm | |
| TR7700 SII Plus：600 公斤 | |
| TR7700 SII Plus DL：650 公斤 |
